Namestitev LED trakov skoraj vedno zahteva rezanje na dolžino in povezovanje več delov. Ta vodnik po korakih vam pokaže, kako izrežete trakove LED in jih povežete s hitrimi konektorji brez spajkanja – spajkanje ni potrebno.
6 korakov
12 fotografij + video
Cut & Connect LED trakovi
Pri uporabi LED trakovi pri projektih jih morate skoraj vedno odrezati na pravo dolžino. Včasih morate tudi povezati več trakov skupaj. Hitri konektorji brez spajkanja to olajšajo – spajkalnik ni potreben.
Ta priročnik zajema rezanje, tri vrste konektorjev in povezovanje z a LED napajanje.
Navodila po korakih

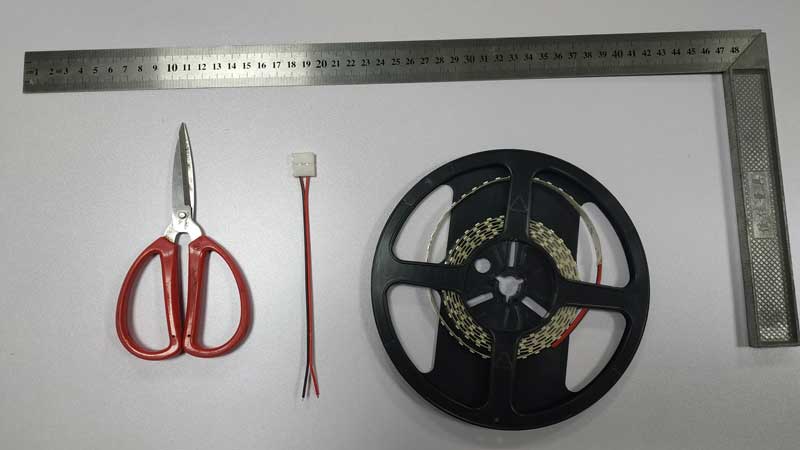

1Pripravite svoje materiale
Zberite to, preden začnete:
- LED trak luči
- Škarje
- Hitri priključek brez spajkanja (ujema se s širino in vrsto traku)
Razpoložljive vrste priključkov:
- Konektor žica-trak
- Priključek trak na trak (srednji).
- Srednji konektor z žico
- Velikosti: 8 mm / 10 mm — za eno barvo, RGB, RGBW, RGBCCT, CCT
2Izmerite zahtevano dolžino
LED trakovi so običajno v 5-metrskih zvitkih. Previdno izmerite prostor za namestitev – pod omarami, vzdolž polic ali okoli vogalov – in na traku označite natančno dolžino, ki jo potrebujete.
3Odrežite LED trak s škarjami
Vsak LED-trak ima na tiskanem vezju zarezane oznake – poiščite bakrene pike ali črtkano črto.
- DC12V trakovi: odrežite vsake 3 LED
- DC24V trakovi: odrežite vsakih 6 LED
Pomembno: Nikoli ne režite zunaj označenih rezalnih točk. Rezanje drugje bo prekinilo tokokrog in en del LED ne bo zasvetil.

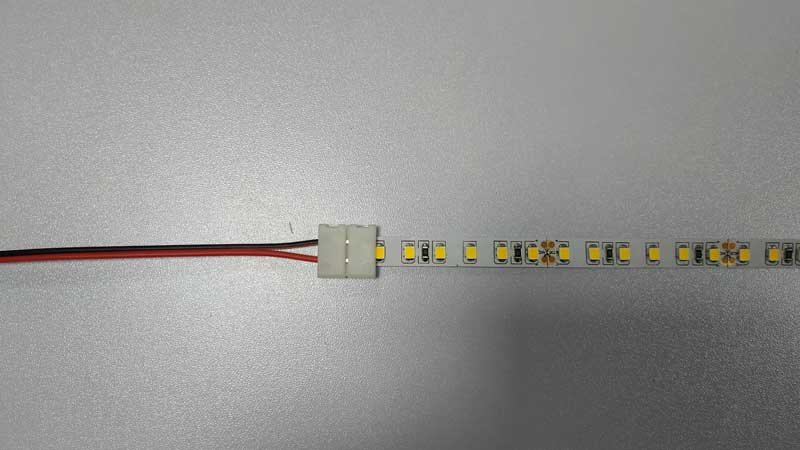

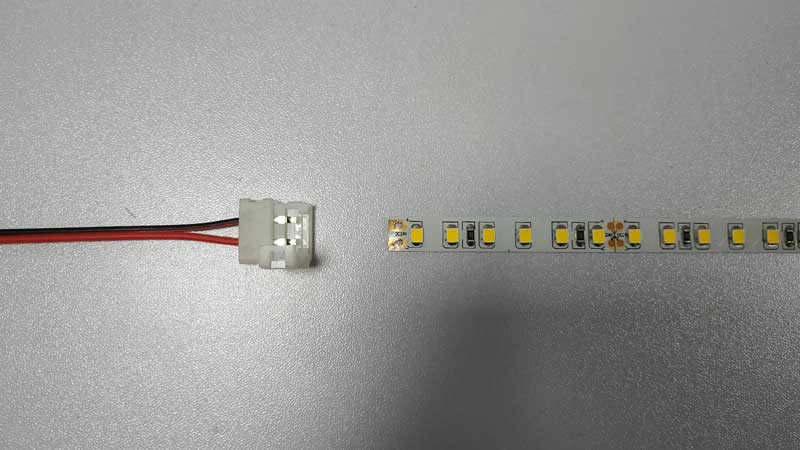

4Priključek žica-trak (priključek na napajanje)
Uporabite ta priključek za povezavo LED traku z napajalno žico.
3 preprosti koraki:
- Odprite sponko priključka
- Vstavite LED trak v konektor (bakrene blazinice obrnjene navzgor)
- Trdno zaprite sponko, da preluknjate kontakte
Pomembno: Vedno povežite pozitivno (+) s pozitivnim in negativno (-) z negativnim. Obrnjena polarnost pomeni, da trak ne bo zasvetil.

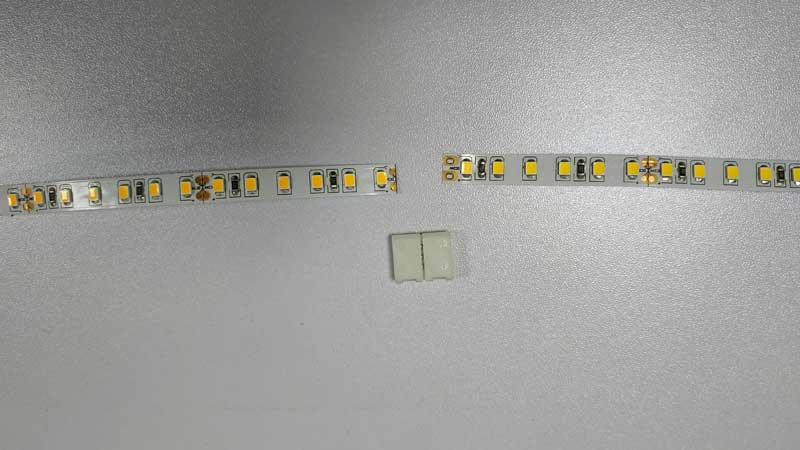

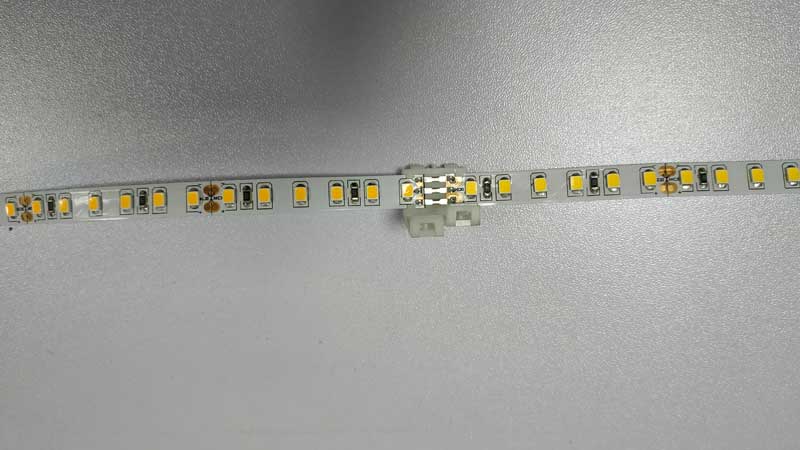

5Strip-to-Strip (srednji) priključek
Uporabite to za spajanje dveh odsekov trakov LED od konca do konca brez žice. Postopek je enak kot pri žičnem konektorju - odprite, vstavite oba trakova, zaprite.
Idealno za tek po vogalih ali podaljšanje teka nad 5 metrov.

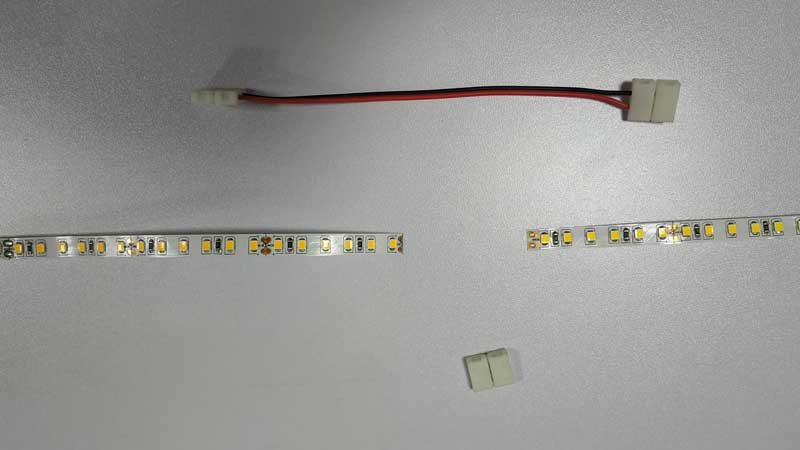

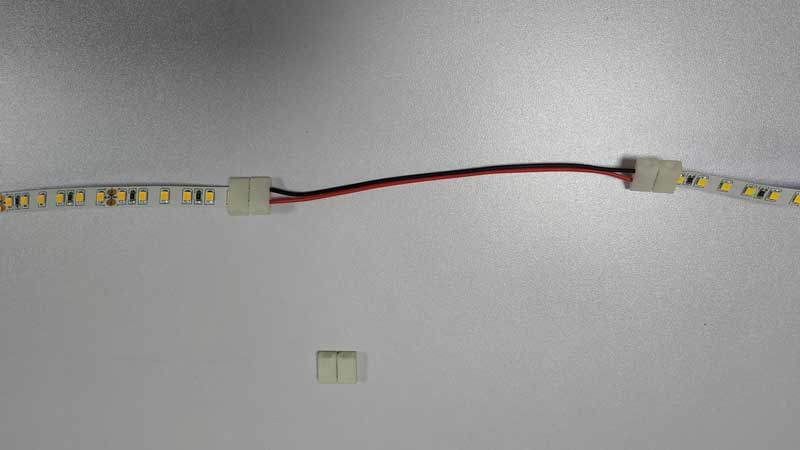

6Srednji konektor z žico
Ta konektor ima kratko žico med dvema koncema traku, kar vam omogoča prilagodljivost okoli vogalov ali rež.
Isti način namestitve: odprite obe sponki, vstavite trakove, trdno zaprite.
Trakovi RGB / RGBW / RGBCCT: Velja isti način rezanja in povezovanja — samo uporabite ustrezni večpolni konektor (4-polni za RGB, 5-polni za RGBW, 6-polni za RGBCCT). Oznake nožic (R, G, B, W, +) vedno poravnajte na obeh straneh.
