La instalación de tiras de luces LED casi siempre requiere cortar a la medida y conectar varias secciones. Esta guía paso a paso le muestra cómo cortar tiras de LED y conectarlas mediante conectores rápidos sin soldadura, sin necesidad de soldadura.
6 pasos
12 fotos + vídeo
Cortar y conectar tiras de luces LED
Al usar tiras de luces LED En los proyectos, casi siempre es necesario cortarlos a la longitud adecuada. A veces también es necesario conectar varias tiras entre sí. Los conectores rápidos sin soldadura lo hacen fácil: no se requiere soldador.
Esta guía cubre el corte, tres tipos de conectores y la conexión a un fuente de alimentación LED.
Guía paso a paso
1Prepare sus materiales
Reúna estos antes de comenzar:
- tira de luz LED
- Tijeras
- Conector rápido sin soldadura (coincide con el ancho y tipo de su tira)
Tipos de conectores disponibles:
- Conector de cable a pelar
- Conector tira a tira (medio)
- Conector medio con cable
- Tamaños: 8 mm / 10 mm: para un solo color, RGB, RGBW, RGBCCT, CCT
2Mida la longitud requerida
Las tiras de LED suelen venir en rollos de 5 metros. Mida cuidadosamente el espacio de instalación (debajo de los gabinetes, a lo largo de los estantes o alrededor de las esquinas) y marque la longitud exacta que necesita en la tira.
3Cortar la tira de LED con unas tijeras
Cada tira de LED tiene marcas de corte en la PCB; busque los puntos de cobre o una línea discontinua.
- Tiras DC12V: cortar cada 3 LED
- Tiras DC24V: cortar cada 6 LED
Importante: Nunca corte fuera de los puntos de corte marcados. Cortar en otro lugar romperá el circuito y una sección de LED no se encenderá.
4Conector de cable a pelador (conectar a la alimentación)
Utilice este conector para conectar su tira de LED al cable de alimentación.
3 sencillos pasos:
- Abra el clip del conector
- Inserte la tira de LED en el conector (las almohadillas de cobre hacia arriba)
- Cierre el clip firmemente para perforar los contactos.
Importante: Siempre haga coincidir positivo (+) con positivo y negativo (-) con negativo. La polaridad invertida significa que la tira no se iluminará.
5Conector tira a tira (medio)
Utilízalo para unir dos secciones de tira de LED de un extremo a otro sin cables. El proceso es el mismo que el del conector del cable: abra, inserte ambas tiras y cierre.
Ideal para colocar tiras en las esquinas o extender un recorrido más allá de los 5 metros.
6Conector medio con cable
Este conector tiene un cable corto entre dos extremos de la tira, lo que le brinda flexibilidad en las esquinas o espacios.
Mismo método de instalación: abra ambos clips, inserte las tiras y cierre firmemente.
Tiras RGB / RGBW / RGBCCT: Se aplica el mismo método de corte y conexión: simplemente utilice el conector multipin correspondiente (4 pines para RGB, 5 pines para RGBW, 6 pines para RGBCCT). Alinee siempre las etiquetas de los pines (R, G, B, W, +) en ambos lados.

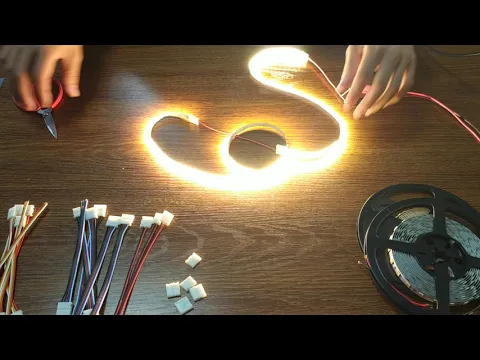

Vídeotutorial
