Comprendre la structure d'un éclairage linéaire à LED vous aide à choisir le bon produit et à résoudre les problèmes. Ce guide détaille chaque composant, du profilé en aluminium à l'alimentation électrique, avec des photos et les spécifications des matériaux.
12 composants
Guide des matériaux

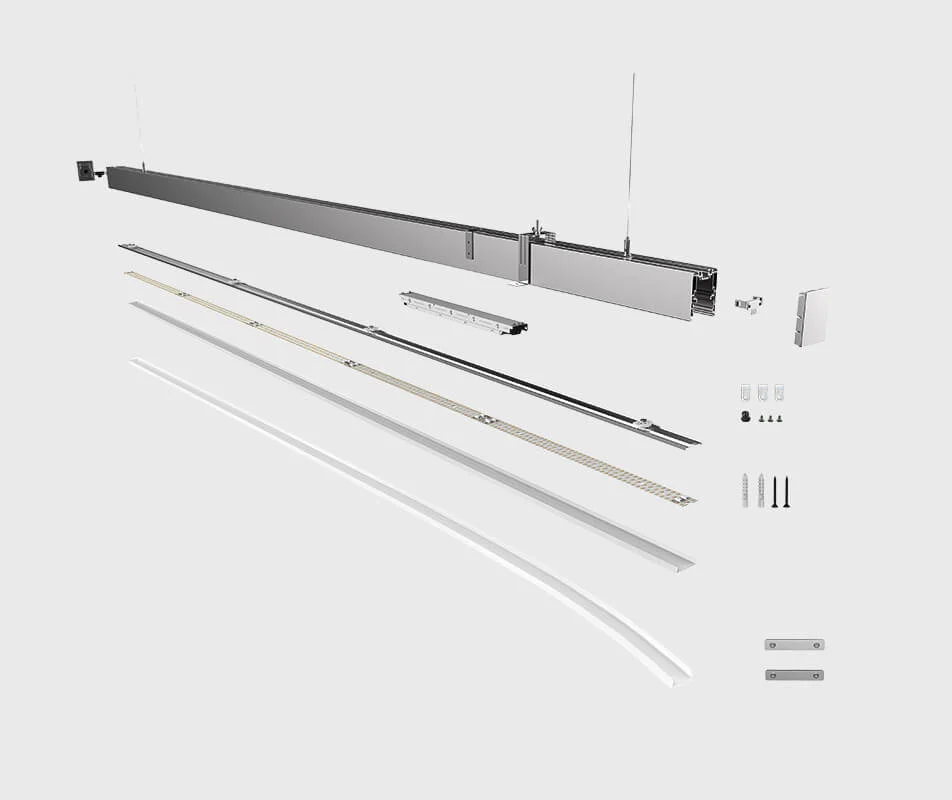

Qu'est-ce qui compose une lumière linéaire LED ?
Un luminaire linéaire LED est un assemblage de plusieurs composants clés. Chaque élément joue un rôle spécifique : de la dissipation thermique à la diffusion de la lumière en passant par la connexion électrique.
Composants de base :
Profilé en aluminium
Couvercle de diffuseur PC
Embouts
Accessoires de montage
Bande lumineuse LED
Alimentation
Gradateur / Contrôleur
Analyse approfondie des composants
Profilé en aluminium (6063-T5)
Utilisations de Lightstec alliage d'aluminium 6063-T5 pour tous les profils de lumière linéaires. La trempe T5 implique une extrusion à haute température, un refroidissement et un vieillissement artificiel, produisant un profil doté d'excellentes propriétés mécaniques.
Pourquoi 6063-T5 ?
- Bonne conductivité thermique (dissipation thermique)
- Léger mais rigide
- Excellente extrusion — formes complexes possibles
- Haute résistance mécanique et rigidité
- Bonnes performances d'usinage
Finition superficielle :
Oxydation d'argent au sable alcalin — un bain alcalin à haute concentration crée une surface ultra-lisse et résistante à la corrosion avec une couleur uniforme.
Couvercle de diffuseur PC
Nos couvercles de diffuseur sont fabriqués à partir de Polycarbonate (PC) — un plastique technique avec une chaîne polymère carbonate ester. Aromatic PC est le seul type avec une production à l’échelle industrielle et constitue le plastique technique à la croissance la plus rapide.
Avantages de la couverture PC :
- Résistant à la chaleur : jusqu'à 120-140°C
- Classement feu : V2 (auto-extinguible)
- Résistant aux UV : excellentes performances de vieillissement en extérieur
- Isolation électrique : stable même dans des conditions humides/à haute température
- Diffusion de la lumière : sortie uniforme et sans éblouissement
Embouts
Les embouts scellent les deux extrémités de la lumière linéaire, protégeant les composants internes et donnant un aspect fini propre.
Matériaux disponibles :
- PC (polycarbonate) — léger, isolant
- Aluminium — correspond à la couleur du profil, look premium
Remarque : Les embouts en aluminium sont de couleur assortie au profilé pour une finition professionnelle et homogène.
Accessoires de montage
Chaque éclairage linéaire nécessite du matériel pour l'installation. Lightstec fournit un kit d'accessoires complet avec chaque produit.
Clips de montage
Connecteurs
Vis
Fils de suspension
Matériaux accessoires :
| Matériel | Utilisé pour | Propriété clé |
|---|---|---|
| Acier inoxydable 304 | Clips, vis | Résistant à la corrosion, adapté à l'extérieur |
| Acier au manganèse | Clips à ressort | Haute élasticité, forte adhérence |
| Fer | Vis, supports | Faible coût, haute résistance |
| Cuivre | Connecteurs | Excellente conductivité électrique |
Composants électriques
La source lumineuse et le système de contrôle complètent la lumière linéaire. Ce sont les pièces les plus critiques en termes de performances et de longévité.
Bande lumineuse LED
Gradateur LED
Alimentation LED
Bande lumineuse LED
La source lumineuse. Disponible en options couleur unique, RVB, RGBW, blanc réglable et COB. Voir les bandes →
Alimentation
Convertit le CA en CC (12 V/24 V). Doit correspondre à la puissance de la bande avec une marge de 20 %. Guider →
Gradateur / Contrôleur
Contrôle la luminosité et la couleur. Options : 0-10 V, PWM, WiFi, télécommande RF. Capteurs disponibles pour la détection de mouvement/lumière.
Besoin de lumières linéaires LED personnalisées ?
Lightstec fabrique des lumières linéaires LED avec des profils 6063-T5 haut de gamme, des diffuseurs PC et des kits d'accessoires complets. Longueurs, couleurs et configurations personnalisées disponibles.
