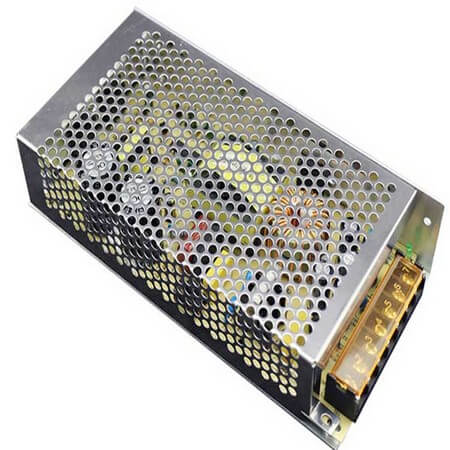

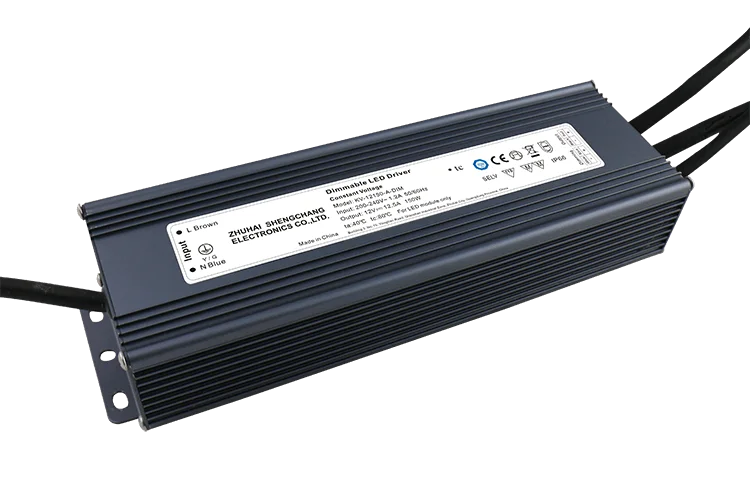

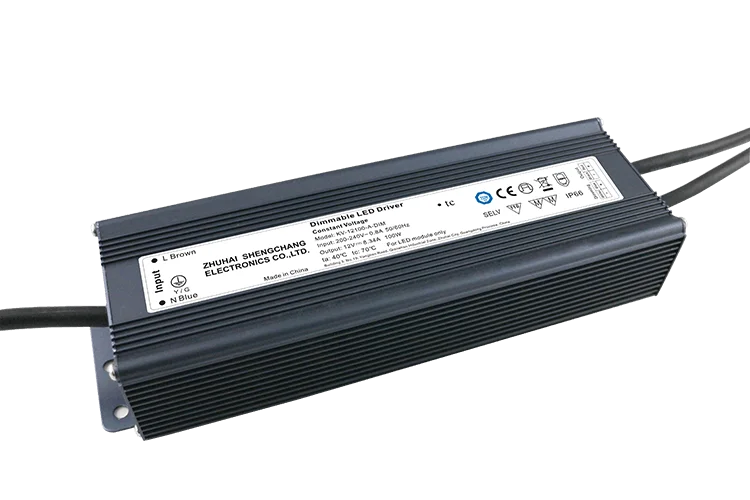

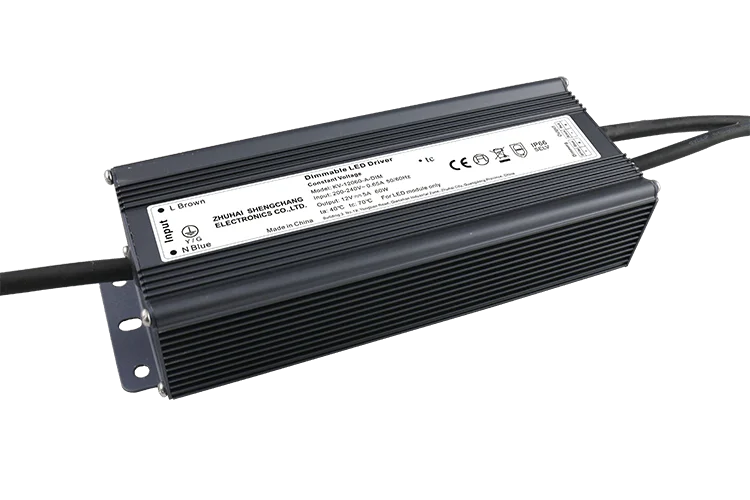

0/Fuente de alimentación LED de atenuación de 1-10 V

Introducción

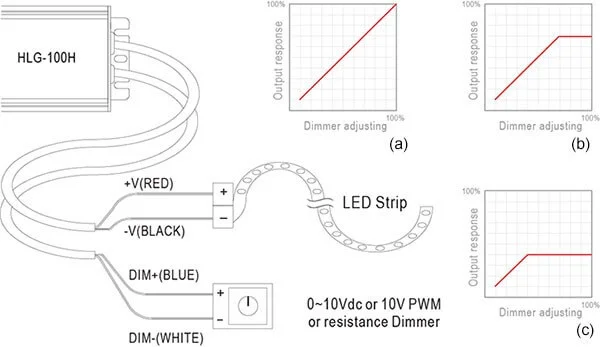

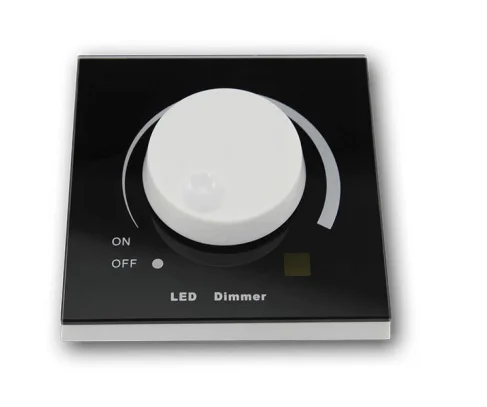

La atenuación LED tiene ventajas en términos de ahorro de energía, ambiente mejorado, eficacia/vida útil mejorada de la fuente de luz, etc. El rendimiento de la atenuación está determinado principalmente por la fuente y el controlador del LED. En términos generales, la fuente LED se puede dividir simplemente en dos categorías: solo diodos LED y diodo LED con resistencia. A veces, la fuente LED está diseñada como un módulo que podría tener un convertidor CC-CC en su interior. Sin embargo, un módulo tan complejo no está dentro del alcance de este artículo. En caso de que la fuente o módulo LED esté fabricado únicamente con diodos LED, el método de atenuación común se realiza ajustando la amplitud de la corriente alimentada al LED. Por lo tanto, el controlador LED debe diseñarse para satisfacer dicha demanda. Las familias Mean Well HLG se presentan con ajuste de corriente y están controladas por un atenuador externo con señal de DC1-10V* o modulación de ancho de pulso (PWM) de 10V o incluso simplemente una simple resistencia. Otra categoría de fuente LED es el diodo LED con resistencia, que simplemente se llama tira de LED. La tira de LED se usa ampliamente porque su voltaje es relativamente fijo gracias a la presencia de una resistencia junto con el diodo LED. Por lo tanto, el usuario o el instalador puede utilizar cualquier fuente de voltaje constante o controlador de LED para alimentar la tira de LED. Sí, la tira de LED es relativamente fácil de alimentar con 12 o 24 V. Pero a veces resulta complicado realizar la atenuación. Este artículo muestra las consecuencias de la atenuación de la tira de LED mediante un controlador con ajuste de corriente de amplitud. También se analizan algunos de los comportamientos no deseados de atenuación más comunes. La mejor y más sencilla forma de atenuar una tira de LED es utilizar un controlador de LED regulable que tenga salida PWM.

Comportamientos no deseados comunes al atenuar un LED

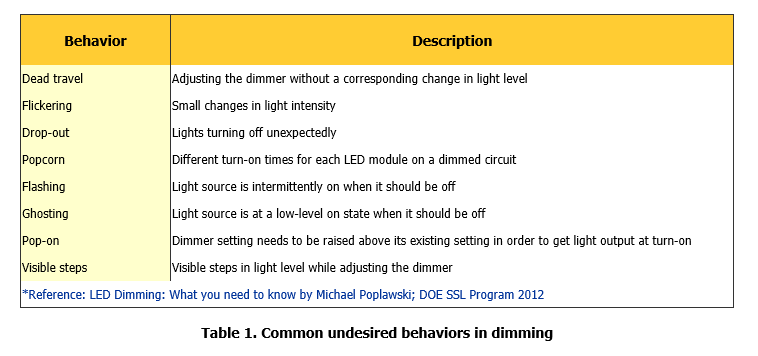

Parece una tarea fácil atenuar una fuente de luz. En realidad, es necesario tener en cuenta varias consideraciones si se espera un rendimiento de atenuación bueno y suave. De lo contrario, los problemas no deseados que se muestran en la Tabla 1 podrían reducir aún más las expectativas.

Salida PWM resolviendo el recorrido muerto
Se puede criticar que el problema del recorrido muerto desaparece en caso de que la aplicación final siempre utilice el controlador LED a plena carga. Además, tiene menos sentido pagar por un controlador de alto vataje mientras se utiliza sólo a un voltaje mucho más bajo que su voltaje nominal. Sí, es una idea muy sencilla, pero puede que no sea realista. Esto se debe al hecho de que la tira de LED se utiliza con bastante frecuencia cuando no se puede predecir con precisión la longitud. Por ejemplo, la iluminación decorativa utilizada en un bar o restaurante. Por lo tanto, la solución utiliza el controlador LED PWM de salida para realizar la atenuación en lugar de cambiar la amplitud de la corriente. El nivel de luz de salida se corta según el ciclo de trabajo de la señal de atenuación. Los parámetros importantes son la resolución de atenuación y la frecuencia de salida PWM. El nivel mínimo de atenuación debe ser del 0,1% para lograr resoluciones de atenuación de 8 bits que se adapten a la mayoría de las aplicaciones. La frecuencia PWM de salida debe ser lo más alta posible para evitar el problema de parpadeo que se muestra en la Tabla 1. Según la literatura, se sugiere mantener al menos un valor superior a 1,25 kHz para minimizar las distracciones visuales*.

Conclusión
La mejor manera de atenuar la tira de LED es utilizar el método de salida PWM, que resuelve el recorrido muerto en los problemas de atenuación que se observan comúnmente. Mean Well ofrece la serie PWM con rango de 40~120 vatios con atenuación analógica 3 en uno (digital: DALI está en camino) y protección IP67 es el controlador adecuado para las aplicaciones de tiras de LED.
