Die Leiterplatte der LED-Streifenleuchte besteht aus Kupfer. Wie wir wissen, hat Kupfer einen elektrischen Widerstand. Das heißt, wenn wir die Leiterplatte länger nutzen, wird die Spannung am Ende geringer sein als am Anfang. Wir sollten darüber nachdenken, wie wir den Spannungsabfall vermeiden können.
Viele Kunden werden sich fragen: Wie lange können wir das LED-Streifenlicht verwenden? Wie hoch ist der Spannungsabfall am Ende eines 5 Meter langen LED-Lichtstreifens? Ist die DC24V-Spannung besser als DC12V? Wie lange kann ich das LED-Streifenlicht anschließen? Wie lange kann ich das Stromkabel vom Treiber zum LED-Lichtband verwenden?
In diesem Beitrag machen wir einen Test.
1, DC12V LED-Streifenlicht-Spannungsabfalltest
2, DC24V LED-Streifenlicht-Spannungsabfalltest
3, Langes Kabel mit Spannungsabfalltest für LED-Streifen
1. Was ist ein Spannungsabfall?
Aus Wikipedia wissen wir es Spannungsabfall ist die Abnahme des elektrischen Potentials entlang des Pfades eines Stroms, der in einem Stromkreis fließt.
Wenn wir LED-Streifen verwenden, kommt es umso mehr zu Spannungsabfällen, je länger die LED-Streifen, die wir verwenden, und je länger das Kabel, das wir verwenden.
Bei einem Spannungsabfall ist der Anfang des Lichtstreifens heller als das Ende des Lichtstreifens.
2, DC12V LED-Streifenlicht-Spannungsabfalltest
1, Am Anfang des LED-Streifenlichts. Die Spannung beträgt 12,54 V
2, am Ende von 5 Metern des LED-Streifenlichts. Die Spannung beträgt 11,5 V

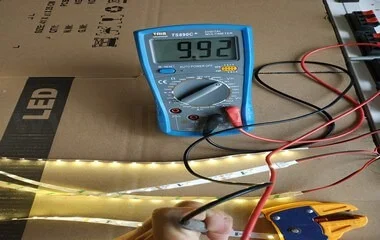

3, Am Ende von 10 Metern des LED-Streifenlichts. Die Spannung beträgt 9,92 V
4, Am Ende von 15 Metern des LED-Streifenlichts. Die Spannung beträgt 8,9 V

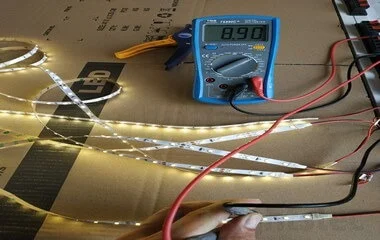

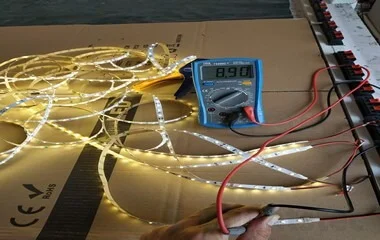

5,15 Meter DC12V LED-Streifentest
3, DC24V LED-Streifenlicht-Spannungsabfalltest

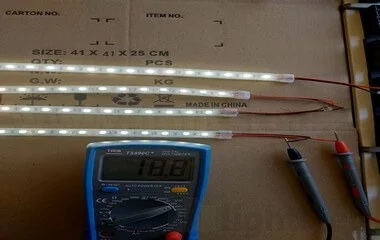

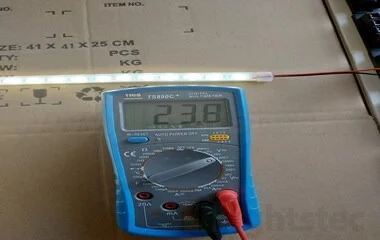

1, Am Anfang des LED-Streifenlichts. Die Spannung beträgt 23,8 V
2, Am Ende von 5 Metern des LED-Streifenlichts. Die Spannung beträgt 21,7 V
3, Am Ende von 10 Metern des LED-Streifenlichts. Die Spannung beträgt 18,8 V

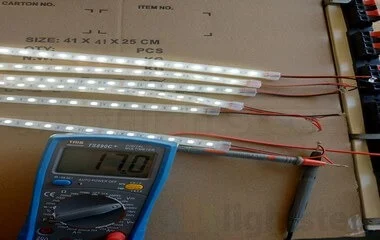

4, Am Ende von 15 Metern des LED-Streifenlichts. Die Spannung beträgt 17 V

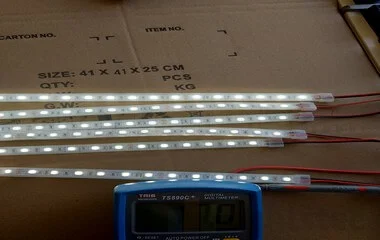

5,15 Meter DC24V-LED-Streifen-Spannungsabfalltest
| 12-V-Spannungsabfalltest | |||
| Beginn/V | 5Meter/V | 10 Meter/V | 15 Meter/V |
| 12.54 | 11.5 | 9,92 | 8.9 |
| -8,29 % | -20,89 % | -29,03 % | |
| 3LED/Einheit (jede LED-Spannung) | |||
| -2,76 % | -6,96 % | -9,68 % | |
| 24-V-Spannungsabfalltest | |||
| Beginn/V | 5Meter/V | 10 Meter/V | 15 Meter/V |
| 23.8 | 21.7 | 18.8 | 17 |
| -8,82 % | -21,01 % | -28,57 % | |
| 6LED/Einheit (jede LED-Spannung) | |||
| -1,47 % | -3,50 % | -4,76 % |
Aus dem Testbericht kennen wir DC12V und DC24V, der Spannungsanteil ist bei gleicher Länge nahezu gleich. Aber wir können sehen, dass die DC12V-LED-Streifenleuchte 3 LEDs pro Einheit und die DC24V-LED-Streifenleuchte 6 LEDs pro Einheit hat. Dann bedeutet der gleiche Spannungsabfall, dass der DC24V-Spannungsabfall für jede LED nur die Hälfte des prozentualen Spannungsabfalls von DC12V beträgt. Wenn Sie also längere LED-Streifen verwenden, empfehlen wir die Verwendung von DC24V LED-Streifenlicht.
4, Langes Kabel mit LED-Streifenlicht-Spannungsabfalltest
1,10 Meter langes Kabel und 15 Meter DC24V-Spannungsabfalltest für LED-Streifen

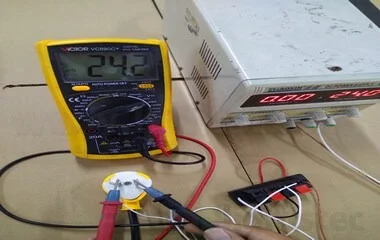

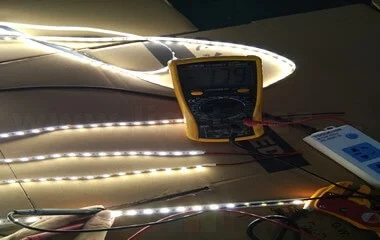

2, Am Anfang des Kabels. Die Spannung beträgt 24,2 V

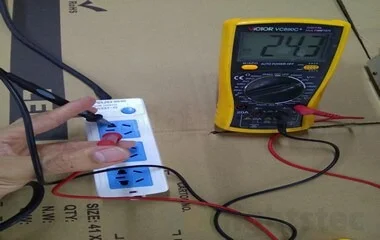

3. Am 10-Meter-Ende des Kabels beträgt die Spannung 24,3 V (dickes Kabel ist in Ordnung).

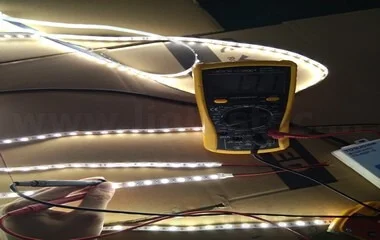

4. Schließen Sie 10 Meter (2 Stück * 5 Meter) LT-5050WW60R-W24 an. Am Anfang des Streifens beträgt die Spannung 17,9 V
5, Am Ende der 5-Meter-Lichtleiste (10-Meter-Kabel + 5-Meter-Lichtleiste). Die Spannung beträgt 17,1V
6, Am Ende der 10-Meter-Lichtleiste (10-Meter-Kabel + 10-Meter-Lichtleiste). Die Spannung beträgt 16,8V
7, Am Ende der 10-Meter-Lichtleiste (10-Meter-Kabel + 15-Meter-Lichtleiste). Die Spannung beträgt 16,2V
5. Wie kommt es zu einem Spannungsabfall?
Es gibt einige Faktoren, die den Spannungsabfall verursacht haben: Eingangsspannung, Kabelquerschnitt, Länge des Kabels, Wattleistung des Lichtstreifens.
Spannungseingang (DC12V oder DC24V)
Je höher die Eingangsspannung, desto geringer ist der Spannungsabfall. Bei gleicher Länge des Lichtstreifens verlieren DC12V-Streifen für jede LED-Lampe mehr Spannung als DC24V-LED-Streifen.
Drahtstärke
Je größer der Draht, desto geringer ist der Spannungsabfall. Zum Beispiel 20 Meter AWG20-Drähte, der Spannungsabfall beträgt 1 Spannung. 40 Meter AWG16, der Spannungsabfall 1 Spannung.
Kabellänge
Bei gleicher Drahtgröße gilt: Je länger der Draht, desto größer der Spannungsabfall. Das ist leicht zu verstehen. 20-Meter-Kabelspannung größer als 10-Meter-Kabel.
Wattzahl
Die Gesamtleistung des LED-Streifenlichts wirkt sich auf den Spannungsabfall aus. Wenn die Wattzahl steigt, erhöht sich auch der Strom im Kabel. Dann wird der Spannungsabfall größer.
6. Wie vermeide ich einen Spannungsabfall?
Spannungsabfall ist ein Problem bei LED-Streifen. Wir können einige Tipps befolgen, um einen Spannungsabfall zu vermeiden.
Parallele Verbindungen
Wenn Sie 30 Meter lange LED-Streifen an der Decke installieren möchten, können Sie die Parallelschaltung verwenden, um Spannungsverluste zu vermeiden. Sie können die LED-Streifen auf zwei Arten verbinden:
a: Jeweils 5 Meter an die Stromversorgung anschließen:
b: Jeweils 10 Meter von beiden Seiten an den Strom anschließen:
Bitte beachten Sie, dass die empfohlene maximale Lauflänge für LED-Lichtleisten mit unterschiedlicher Wattzahl unterschiedlich sein kann. Nehmen Sie zum Beispiel unsere 2835-Lichtleiste:
| Artikel-Nr. | Leistung | Maximale Länge (Strom von einer Seite) | Maximale Länge (Power von beiden Seiten) |
| LT-2835WW60R-W24 | 4,8 W/m | 10 m (32 Fuß) | 20 m (64 Fuß) |
| LT-2835WW120R-W24 | 9,6 W/m | 10 m (32 Fuß) | 20 m (64 Fuß) |
| LT-2835WW168R-W24 | 14,4 W/m | 5 m (16 Fuß) | 10 m (32 Fuß) |
| LT-2835WW240R-W24 | 19,2 W/m | 5 m (16 Fuß) | 10 m (32 Fuß) |
Verwenden Sie einen 24-Volt-Treiber
Wenn Sie installieren LED-Streifenlicht Für ein großes Beleuchtungsprojekt ist es am besten, eine DC24V-LED-Streifenleuchte zu verwenden. Es kommt zu einem geringeren Spannungsabfall als bei DC12V-LED-Streifenlichtern.
Mehrere Leistungstreiber
Für einige Projekte können wir mehrere Energielieferanten einsetzen. Dadurch wird die Verkabelung vereinfacht und die Helligkeit ändert sich nicht. Und kleine Fahrer haben keine Fans. Für den Heimgebrauch ist es leise.
Verwenden Sie einen LED-Streifen mit dicker Kupferplatine
Als Leiterplattenmaterial verwenden wir Kupfer. Dies liegt daran, dass es den Strom viel besser leitet. Die Dicke von Kupferleiterplatten wird normalerweise in Unzen angegeben. Je dicker die Kupferplatine ist, desto mehr Strom kann durchfließen. Wir empfehlen die Verwendung von 2 Unzen oder 3 Unzen für LED-Streifen mit höherer Leistung, um einen Spannungsabfall zu vermeiden.
Je dicker die Kupferplatine ist, desto geringer ist der Innenwiderstand. Daher wird die Kupferplatine den Strom effizienter transportieren. Darüber hinaus fördert es die Wärmeableitung.
Identifizieren Sie den richtigen Drahtquerschnitt
Wenn Sie lange Drähte benötigen, wählen Sie immer dicke Kupferdrähte, um Spannungsverluste zu vermeiden.
Befolgen Sie die Tipps, um den richtigen Drahtquerschnitt auszuwählen
Schritt 1. Berechnen Sie die Wattzahl der Lichtleiste
Berechnen Sie die Gesamtwattzahl Ihrer LED-Streifen.
Wenn Sie beispielsweise 5 Meter LT-2835WW60R-W24 benötigen, beträgt die Gesamtwattzahl 9,6 W*5 Meter = 48 W.
Schritt 2. Berechnen Sie den Abstand zwischen Lichtbändern und Netzteil
Jetzt müssen Sie den Abstand zwischen Ihrem Netzteil und den LED-Streifen messen. Dies hilft Ihnen bei der Auswahl des richtigen Messgeräts.
Schritt 3. Wählen Sie das richtige Messgerät
Von oben kennen Sie die Anforderungen und können aus der Tabelle das richtige Messgerät auswählen.
12-V-Spannungsabfall- und Kabellängen-Abstandsdiagramm
| Drahtstärke | 10W/0,83A | 20W/1,7A | 30W/2,5A | 40W/3,3A | 50W/2,1A | 60 W/4,2 A |
| 20AWG | 5,5 m (18 Fuß) | 2,7 m (9 Fuß) | 1,8 m (6 Fuß) | 1,5 m (5 Fuß) | 1,2 m (4 Fuß) | 00,9 m (3 Fuß) |
| 18AWG | 10,3 m (34 Fuß) | 5,1 m (17 Fuß) | 3,3 m (11 Fuß) | 2,4 m (8 Fuß) | 1,8 m (6 Fuß) | 1,5 m (5 Fuß) |
| 16AWG | 16,4 m (54 Fuß) | 8,2 m (27 Fuß) | 5,4 m (18 Fuß) | 3,9 (13 Fuß) | 3 m (10 Fuß) | 2,7 m (9 Fuß) |
| 14AWG | 26 m (86 Fuß) | 13 m (43 Fuß) | 8,8 m (29 Fuß) | 6,4 m (21 Fuß) | 5,1 m (17 Fuß) | 4,2 m (14 Fuß) |
| 12AWG | 40 m (134 Fuß) | 20 m (68 Fuß) | 13 m (45 Fuß) | 10 m (34 Fuß) | 8m (27ft) | 6,7 m (22 Fuß) |
| 10AWG | 60 m (199 Fuß) | 30 m (99 Fuß) | 20 m (66 Fuß) | 15 m (49 Fuß) | 12 m (39 Fuß) | 10 m (33 Fuß) |
24-V-Spannungsabfall- und Kabellängen-Abstandsdiagramm
| Drahtstärke | 10W/0,42A | 30W/1,3A | 50W/2,1A | 70W/2,9A | 90 W/3,75 A | 100 W/4,2 A |
| 20AWG | 25,9 m (85 Fuß) | 8,2 m (27 Fuß) | 5,1 m (17 Fuß) | 3,6 m (12 Fuß) | 2,7 m (9 Fuß) | 2,4 m (8 Fuß) |
| 18AWG | 40,8 m (134 Fuß) | 13,7 m (45 Fuß) | 8,2 m (27 Fuß) | 5,8 m (19 Fuß) | 4,5 m (15 Fuß) | 4,2 m (14 Fuß) |
| 16AWG | 65,5 m (215 Fuß) | 21,9 m (72 Fuß) | 13,1 m (43 Fuß) | 9,4 m (31 Fuß) | 7,3 m (24 Fuß) | 6,7 m (22 Fuß) |
| 14AWG | 105 m (345 Fuß) | 35 m (115 Fuß) | 21 m (69 Fuß) | 15 m (49 Fuß) | 12 m (39 Fuß) | 11 m (36 Fuß) |
| 12AWG | 164 m (539 Fuß) | 55 m (181 Fuß) | 33 m (108 Fuß) | 23 (77 Fuß) | 18 m (61 Fuß) | 17 m (56 Fuß) |
| 10AWG | 238 m (784 Fuß) | 80 m (263 Fuß) | 48 m (158 Fuß) | 34 m (112 Fuß) | 29 (97 Fuß) | 25 m (82 Fuß) |
Abschluss
Spannungsabfall ist kein unlösbares Problem. Wir müssen wissen, wie der Spannungsabfall auftritt und wie wir den Spannungsabfall vermeiden können. Dann können wir unsere LED-Streifenleuchte und die Helligkeit der LED-Streifenleuchte in einem sehr guten Zustand verwenden.
