Kai naudojate LED juostinius žibintus, jums reikia LED maitinimo šaltinio. Šiame straipsnyje mes jums pasakysime, kaip pasirinkti tinkamą LED galią LED juostelėms ir kaip prijungti juostinius žibintus prie maitinimo šaltinio.
Vykdydami apšvietimo projektą arba „pasidaryk pats“ savo namų apšvietimui, turite apsvarstyti galimybę pasirinkti tobulą LED maitinimo šaltinį. Vandeniui atsparus vairuotojas arba vidinis vairuotojas, DC12V ARBA DC24V tvarkyklė, didelės galios tvarkyklė arba mažas vairuotojas ir kt. Tinkamas maitinimo šaltinis užtikrina saugumą ir ryškų LED apšvietimą. Sužinoję, kas tai yra ir kodėl. Niekas negali jums duoti pigių produktų ir jūsų apgauti.
Patikrinkime šį straipsnį taip.
Straipsnio vadovas
- Pagrindinės žinios, kurias reikia žinoti
- Rekomenduojami LED maitinimo šaltinių gamintojai
- Kaip prijungti LED juosteles prie LED maitinimo šaltinio
- Ar galiu naudoti vieną tvarkyklę daugeliui LED juostelių maitinti?
- Kiek laiko galiu montuoti juostelę iš LED maitinimo šaltinio?
- Patarimai montuojant LED maitinimo šaltinį
- Įprastų LED maitinimo šaltinio trikčių šalinimas
1. Pagrindinės žinios, kurias reikia žinoti
Kai renkatės maitinimo šaltinį juostinio apšvietimo projektui, tai nėra lengvas darbas. Reikia atsižvelgti į daugybę veiksnių. Turime žinoti keletą pagrindinių žinių apie LED juostinius žibintus ir LED maitinimo šaltinį.
Kodėl reikalingas LED maitinimo šaltinis?
LED juostiniai žibintai, nesvarbu, ar yra žemos įtampos LED juostelės arba aukštos įtampos LED juostos žibintai. Reikalingi LED maitinimo šaltiniai.
Kai naudojame 110v arba 220v LED juosteles, reikia LED kištuko su transformatoriumi. Tai maža dalis. Kiekvienas kištukinis transformatorius gali prijungti 30-50 metrų ilgio LED juosteles.
Kai naudojame DC12V arba DC24V LED juosteles, mums reikia LED maitinimo šaltinio, kad pakeistume AC110V ARBA AC220V į DC12V arba DC24V. Skirtingiems apšvietimo poreikiams jam reikia skirtingų tipų LED maitinimo šaltinio. Šiame straipsnyje kalbėsime apie žemos įtampos LED juostos šviesos maitinimo šaltinius.
1.1 Nuolatinės srovės arba nuolatinės įtampos LED maitinimo šaltinis
Kas yra nuolatinės įtampos maitinimo šaltinis?
Nuolatinės įtampos maitinimo šaltinis yra maitinimo grandinė, kuri kontroliuoja išėjimo įtampą iki pastovaus lygio. Paprastai galime naudoti nuolatinės įtampos maitinimo šaltinius: DC5V, DC12V, DC24V, DC36V ir DC48V.

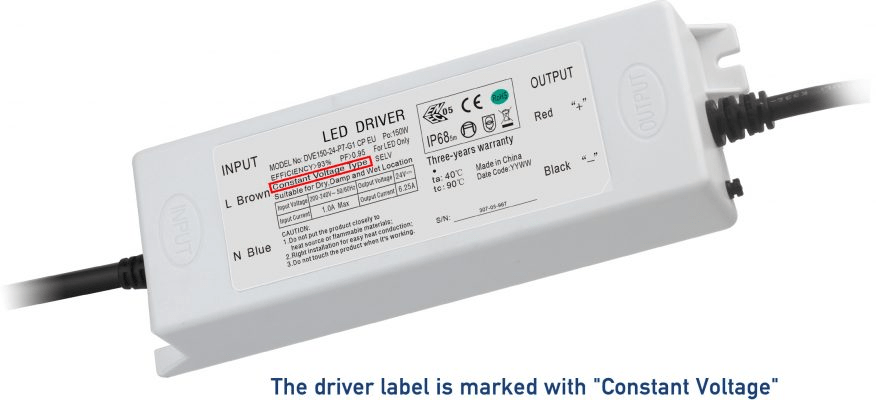

Žemos įtampos LED juostoms paprastai reikia DC12V arba DC24V LED tvarkyklių. Kai perkame LED tvarkyklę, turime patikrinti, ar etiketėje reikia DC12V arba DC24V.
Kas yra nuolatinės srovės LED maitinimo šaltinis?
Nuolatinės srovės maitinimo šaltinis yra maitinimo grandinė, kuri kontroliuoja išėjimo srovę iki pastovaus lygio.
Kai kalbame apie nuolatinės srovės maitinimą, srovės išvestis visada yra fiksuota. Pavyzdžiui:
- 240 mA
- 500 mA
- 1500 mA
Apdailoje LED apšvietimo gaminiai naudojami nuolatinės srovės tvarkyklės. Kaip ir LED apatiniai šviestuvai, LED sieninės poveržlės, LED linijinis šviestuvas ir kt.
Kuris yra tinkamas LED juostinėms lempoms?
Iš viršaus žinome, kad LED juostiniams žibintams reikia nuolatinės srovės tvarkyklės, todėl reikia pasirinkti nuolatinės įtampos LED maitinimo šaltinį.
Yra 2 LED juostinių šviestuvų tipai rinkoje. Pastovios įtampos projektavimo (varžos mažinimo) juostos. Ir nuolatinis nuolatinis projektavimas (IC laipsniškas) LED juostelės.
Pastovios įtampos dizainas (be įmontuoto IC)
Dauguma LED juostelių šviestuvų naudoja šį dizainą. Tai paprastas dizainas. Jis pagamintas iš PCB, LED ir varžų. Juostinės lempos gali būti pagamintos iš įvairių tipų LED lustų, tokių kaip SMD2835, SMD5050, SMD5630 ir kt.
Nuolatinės srovės dizainas (su įmontuotu IC)
Some high request LED strips are using IC to control the current of the led strips. It not only includes PCB, LED, resistances, but also has IC. This LED strip's brightness in the same led strips will be better than not using IC strips. But the IC cost is high, this constant current strips always cost higher than the normal LED strips.
1.2 Pagalvokite apie LED juostos lemputės specifikacijas
Juostinės lemputės specifikacijos nustato, kokio LED maitinimo šaltinio jums reikės.

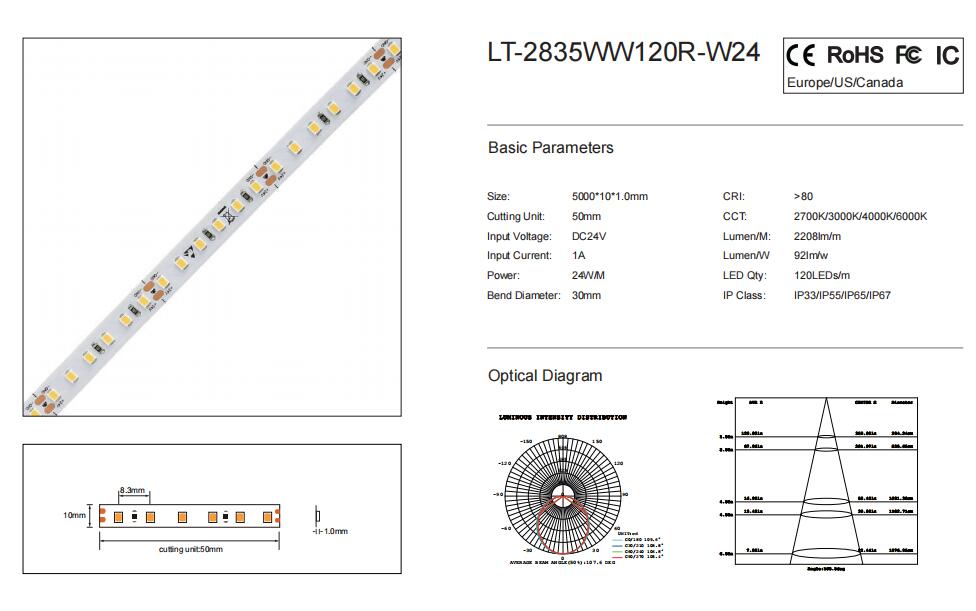

Lightstec 2835 LED juostos šviestuvas serijos pavyzdžiui
Įtampa
Paprastai LED juostos lemputė yra DC12V ARBA DC24V. Jums tereikia patikrinti juostelės šviesos pakuotės etiketę. Tai lengvas darbas.
Galia vienam metrui
Kitas veiksnys, į kurį reikia atsižvelgti, yra jūsų LED juostų galia.
Tai galime patikrinti LED juostos šviesos etiketėje.
Juostinės lempos galia yra didelė vienam metrui ir maža galia vienam metrui. Turite galvoti apie tai, kur montuosite juosteles.
Apskaičiuokite energijos suvartojimą
Pavyzdžiui, jei jūsų juostiniai žibintai yra 18w/m. Svetainei reikia 8 metrų. Tada bendra galia yra 18w/w*8metrai=144w.
Noticed: The most important is when we choose the power supply, the wattage needs 20% bigger than the strip's wattage. For example, 144w*120%=172.8W.
1.3 Tinkamo maitinimo šaltinio galios pasirinkimas
Kai pasirenkame maitinimo šaltinį, turime įsitikinti, kad maitinimo šaltinio galia yra didesnė už bendrą juostos lempučių galią.
Pavyzdžiui, bendra juostos šviesos galia yra 150 W, tada maitinimo šaltiniui reikia 150 W/0,8=187,5 W. Šiems juostiniams šviestuvams galime rinktis 200w maitinimo šaltinį.
1.4 Pagalvokite apie maitinimo šaltinio tipą
Kada tu įdiegti LED juostelę lemputes, turite pagalvoti, kokio tipo maitinimo šaltinis jums tinkamiausias.
Maitinimo adapteris
Maitinimo adapteris taip pat turi DC5V, DC12V ir DC24V. Tačiau adapterio galia yra maža. Taigi, jei programoms reikia tik mažos galios ir vietos, kurioje yra patalpos, galite pagalvoti apie maitinimo adapterio naudojimą.

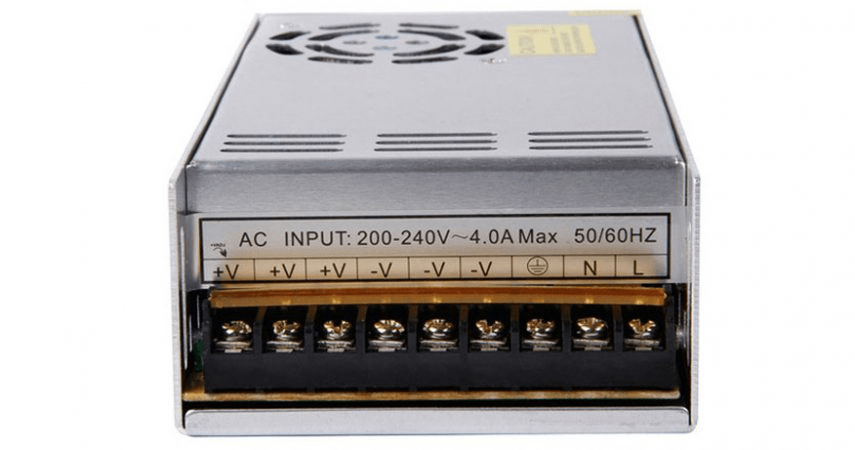

LED maitinimo šaltiniai
Galima rinktis iš daugybės LED maitinimo tiekėjų tipų. Galite pasirinkti IP20 maitinimo šaltinį, skirtą naudoti viduje, ir IP67 maitinimo šaltinį, skirtą naudoti lauke.
Taip pat galite pasirinkti maitinimo šaltinio galios tipus. Nesvarbu, maža ar didelė galia.
1.5 Kai kurie kiti veiksniai
Ar jums reikia pritemdomo maitinimo šaltinio?

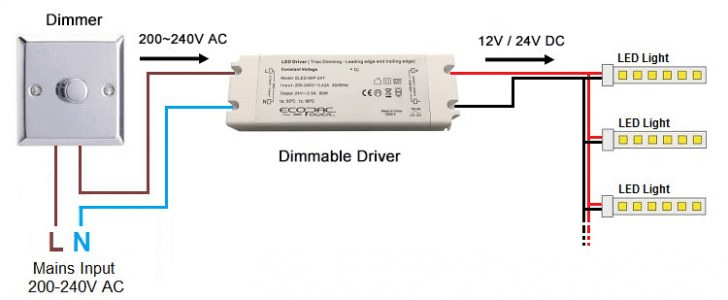

Pritemdoma tvarkyklė LED lemputei
Dabar daugeliui apšvietimo projektų reikia pritemdymo užklausų, todėl galite pagalvoti apie pritemdomą LED tvarkyklę.
Dauguma LED juostiniai šviestuvai yra pritemdomi. Tokiu atveju tereikia naudoti reguliatorių ir reguliuojamos funkcijos maitinimo šaltinį.
Pritemdomos tvarkyklės turi daug tipų.Traic reguliavimas, 0-10V reguliavimas, DALI reguliavimas, DMX reguliavimas. Galite pasirinkti tą, kuris tinka jūsų apšvietimo projektui.
Ar jums reikia vandeniui atsparaus LED maitinimo šaltinio?
Jei naudojate LED juostiniai lauko šviestuvai, reikia naudoti vandeniui atsparų maitinimo šaltinį.
Vandeniui atsparus maitinimo šaltinis turi daug skirtingų vandeniui atsparių lygių.IP65, IP67.Galite pasirinkti tinkamą įvairioms reikmėms.
Taip pat galite naudoti vandeniui atsparų maitinimo šaltinį kai kurioms patalpoms. Naudoti virtuvėje arba vonioje.
Naudotas maitinimo šaltinis su saugos apsaugos funkcija
Turime užtikrinti, kad maitinimo šaltinis ne tik veiktų, bet ir būtų geros kokybės. Geros kokybės elektros tiekėjai turi apsaugos funkcijas. Šios apsaugos funkcijos apima viršsrovių, per aukštų temperatūrų, trumpųjų jungimų ir atvirų grandinių.
Naudokite sertifikuotą maitinimo šaltinį
Dėl saugių priežasčių autentifikuotus LED maitinimo tiekėjus galite naudoti taip:
- UL nurodytas maitinimo šaltinis
- SAA nurodytas maitinimo šaltinis
- CE nurodytas maitinimo šaltinis
- ETL nurodytas maitinimo šaltinis
- BIS sąraše esantis maitinimo šaltinis
- EMC nurodytas maitinimo šaltinis
- BSMI nurodytas maitinimo šaltinis
- CCC nurodytas maitinimo šaltinis
- TUV nurodytas maitinimo šaltinis
- CB nurodytas maitinimo šaltinis
- EAC nurodytas maitinimo šaltinis
- CB nurodytas maitinimo šaltinis
- JK sąraše esantis maitinimo šaltinis
Jei maitinimo šaltinis atitiko kai kuriuos iš aukščiau išvardytų standartų, tai reiškia gaminio saugumą ir gerą kokybę.
2. Rekomenduojami LED maitinimo šaltinių gamintojai
Nelengva rasti geros kokybės LED maitinimo šaltinį, jei nesate šio verslo profesionalas. Turime dar vieną straipsnį, kuriame papasakosime apie geriausius LED maitinimo šaltinių gamintojus. Galite patikrinti čia.
1.www.lighting.philips.com
2. https://www.osram.com
3. https://www.meanwell.com/
4.https://www.tridonic.com
5. https://www.inventronics-co.com/
6.http://www.lifud.com/
3. Kaip prijungti LED juosteles prie LED maitinimo šaltinio
Pirma, turime žinoti, kad LED juostiniai žibintai yra žemos įtampos įrenginiai. Negalite jų tiesiogiai prijungti prie AC110V arba AC220V. Tai sugadins Šviesos diodų juostelės apšvietimas ir leiskite įrenginiams sugauti Turėtumėte naudoti LED maitinimo šaltinį, kurio išėjimas yra DC12V arba DC24V.
Kitas dalykas, į kurį reikia atkreipti dėmesį, yra poliškumas. Yra dviejų tipų stulpai: a teigiamas (+) ir a neigiamas (-). Turite įsitikinti, kad LED juostos šviesos teigiama jungtis vairuotojui yra teigiamas, o neigiamas ryšys su vairuotoju yra neigiamas. Netinkami laidai neleis jūsų juostai apšviesti.
4. Ar galiu naudoti vieną tvarkyklę daugeliui LED juostelių?
Turite patikrinti bendrą juostos šviesos galią ir maitinimo šaltinio galią. Jei maitinimo šaltinio galia pakankamai didelė, tuomet visas juostines lemputes galite prijungti prie tos pačios tvarkyklės.

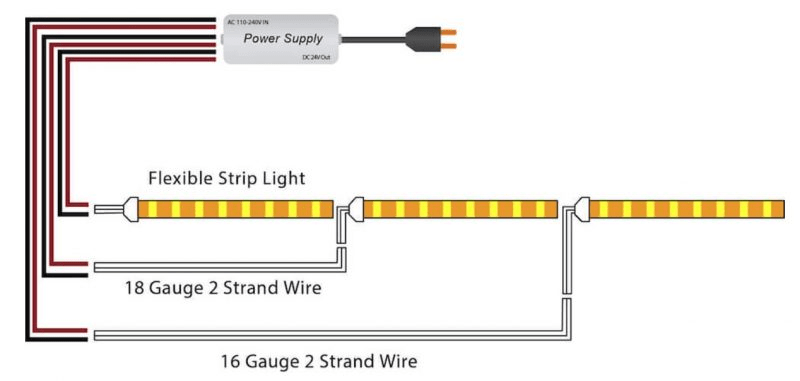

The above drawing lets you know how to connect many reels' strip lights to a single power supply. In this way, the strip light can avoid įtampos kritimas.
5. Kiek laiko galiu montuoti juostelę iš LED maitinimo šaltinio?
Naudodami LED juostinius šviestuvus pastebėjome, kad jei ilgą laidą prijungsime prie juostinio žibinto, ryškumas bus mažesnis nei naudojant trumpą kabelį. Taip yra todėl, kad kuo ilgesnis kabelis, tuo daugiau įtampos nukrenta juostos šviesoje.
Taigi, jei mums reikia ilgo juostos šviesos kabelio, turime naudoti storą varinį kabelį, kad išvengtumėte juostos šviesos įtampos kritimo.
Galite naudoti matuoklio diagramą, kad išsiaiškintumėte tinkamą jūsų sąrankos kabelio storį. Matuoklio diagrama leidžia matyti tinkamą LED juostos energijos suvartojimo storį.
6. Patarimai montuojant LED maitinimo šaltinį
LED maitinimo šaltiniai, kaip ir kiti elektroniniai prietaisai, yra linkę į temperatūrą ir drėgmę. Turite įdėti jį į sausą vietą ir turėti pakankamai vietos šilumai išsklaidyti.
Palikite LED maitinimo šaltinį pakankamai vatų
Always not use 100% wattage of the power supply. Leave some room for your driver. Only use 80% of your driver's max wattage. That your LED driver can use for a long time.
Venkite perkaitimo
Įsitikinkite, kad vietos, kurioje įdiegiate LED tvarkyklę, pakanka. Jei įmanoma, padėkite jį į didesnę vietą. Tokiu būdu oro srautas gali atvėsinti vairuotoją, kai vairuotojas dirba. Didesnis plotas ir pakankamas oro srautas gali apsaugoti jūsų vairuotoją nuo perkaitimo.
Sumažinkite LED maitinimo įjungimo laiką
Galime naudoti jutiklio jungiklį, kad valdytume LED tvarkyklės „įjungimo“ laiką. Kai ten yra žmonių, LED vairuotojas yra „įjungtas“. Išvykus, jutiklio jungiklis gali išjungti vairuotoją. Taip galima sutaupyti elektros energijos ir apsaugoti LED tvarkyklę.
7. Įprastų LED maitinimo problemų šalinimas
>> Always ensure correct wiring
Kartais neveikia juostelės lemputė, o kiti – trikčių šalinimas. Pirmiausia turime patikrinti laidus.
Įsitikinkite, kad jūsų įvestis iš AC220V yra tinkamai prijungta prie „N“ ir „L“. Juostos šviesiai raudonos spalvos kabeliai visada yra „+“. Tai reikia prijungti prie maitinimo šaltinio „+v“. O juostos šviesos „-“ kabelis jungiamas prie maitinimo šaltinio „-v“.
>>Determine the specifications of your LED strips and power supply
DC12V LED juostelėms reikia DC12V išvesties LED tvarkyklės. DC24V LED juostelėms reikia DC24V išvesties LED tvarkyklės. DC12V tvarkyklė negali maitinti DC24V juostos šviesos. DC24V tvarkyklė gali sugadinti DC12V juostos šviesą. Taigi nenaudokite neprilygstamo maitinimo šaltinio.
>> Set LED power supply to the proper input voltage setting
Kai kurie LED maitinimo šaltiniai gali tilpti ir 110 VAC, ir 220 VAC įvestį. Tačiau yra vidinis jungiklis, leidžiantis nustatyti įvesties jungiklį, kad įvesties įtampa būtų siunčiama tarp 110 VAD arba 220 VAC.
>>Make sure the LED driver is not damage
Kai kurie vairuotojai naudoja ilgą laiką, tada sugadinami dėl perkaitimo, per didelės galios ar kitų gamyklų. Tvarkyklės tvarkyklės išvesties įvestį patikrinti galime naudoti multimetrą.
Baigiamieji žodžiai
Tinkamo maitinimo šaltinio ar tvarkyklės pasirinkimas jūsų apšvietimo projektui nėra lengvas darbas. Šiame straipsnyje sužinosite daug pagrindinių žinių apie vairuotoją ir juostos šviesą. Tai leis jums aiškiau sužinoti, kaip pasirinkti tinkamą maitinimo šaltinį, kaip naudoti tvarkyklę ir kaip sutvarkyti maitinimo šaltinį, jei iškiltų kokių nors problemų.
Tinkamas maitinimo šaltinis gali suteikti jūsų LED juostelės šviesai ryškesnį, gerą našumą ir ilgą tarnavimo laiką.
Taigi, jei LED maitinimo šaltinį ieškote rinkoje, Lightstec visada pateiks gerų pasiūlymų. Mes esame a profesionalus LED apšvietimo gamintojas Kinijoje. Siūlome ne tik juostinius šviestuvus, bet ir LED maitinimo šaltinį, LED aliuminio profilius, LED jutiklius, LED linijinę šviesą, LED komercinius apatinius šviestuvus.
